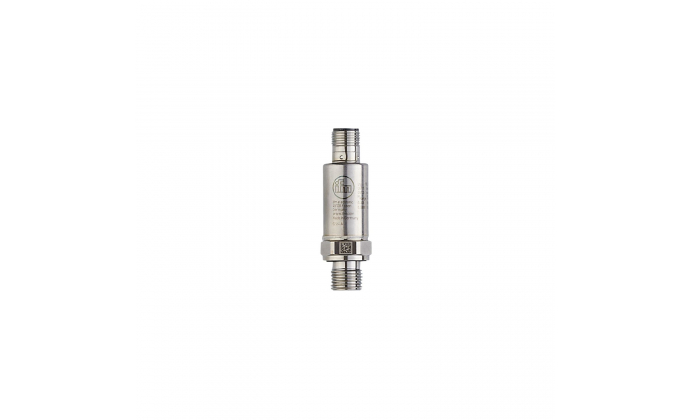

| Liczba wejść i wyjść |
Liczba wyjść cyfrowych: 2 |
| Zakres pomiarowy |
| 0...600 bar | 0...8700 psi | 0...60 MPa |
|
| Złącze procesowe |
połączenie gwintowane G 1/4 gwint zewnętrzny (DIN EN ISO 1179-2); gwint wewnętrzny: M5 |
| Element mierzony |
metalowe cienkowarstwowe ogniwo |
| Aplikacja |
do zastosowań przemysłowych |
| Media |
ciecze i gazy |
| Temperatura medium |
-40...90 |
| Minimalne ciśnienie niszczące |
|
| Ciśnienie znamionowe |
|
| Uwaga dot. przeciążalności |
|
| Vacuum resistance |
|
| Rodzaj ciśnienia |
ciśnienie względne |
| Napięcie robocze |
18...30 DC |
| Pobór prądu |
< 15 |
| Min. insulation resistance |
100; (500 V DC) |
| Klasa ochrony |
III |
| Ochrona przed odwrotną polaryzacją |
tak |
| Czas opóźnienia włączenia zasilania |
< 0.3 |
| Liczba wejść i wyjść |
Liczba wyjść cyfrowych: 2 |
| Całkowita liczba wyjść |
2 |
| Sygnał wyjściowy |
sygnał przełączający; IO-Link; (konfigurowalne) |
| Projekt elektryczny |
PNP/NPN |
| Liczba wyjść cyfrowych |
2 |
| Funkcja wyjścia |
normalnie otwarty / zamknięty; (parametryzowalna) |
| Maks. spadek napięcia wyjścia przełączającego DC |
2 |
| Stały prąd znamionowy wyjścia przełączającego DC |
100 |
| Częstotliwość przełączania DC |
< 130 |
| Zabezpieczenie przed zwarciem |
tak |
| Typ zabezpieczenia przed zwarciem |
impulsowe |
| Zabezpieczenie przed przeciążeniem |
tak |
| Zakres pomiarowy |
| 0...600 bar | 0...8700 psi | 0...60 MPa |
|
| Punkt przełączania SP |
| 6...600 bar | 87...8702 psi | 0.6...60 MPa |
|
| Punkt resetowania rP |
| 3.1...597.1 bar | 44...8660 psi | 0.31...59.71 MPa |
|
| W krokach co |
|
| Ustawienia fabryczne |
| SP1 = 150 bar | rP1 = 138 bar | ou1 = Hno; | | SP2 = 450 bar | rP2 = 438 bar | ou2 = Hno; | | dS1/dS2 = 0 ms | dr1/dr2 = 0 ms | | | coF = 0 % | P-n = PnP | dAP= 60 ms |
|
| Temperature monitoring |
|
| Zakres pomiarowy |
|
| Punkt przełączania SP |
| -38...90 °C | -36.4...194 °F |
|
| Punkt resetowania rP |
| -40...88 °C | -40...190.4 °F |
|
| W krokach co |
|
| Switch point accuracy |
< ± 0,5 (nach DIN EN 61298-2) |
| Powtarzalność |
< ± 0,05; (with temperature fluctuations < 10 K) |
| Odchylenie standardowe |
< ± 0,5; (linearity incl. hysteresis and repeatability, limit value setting to DIN EN IEC 62828-1) |
| Linearity deviation |
< ± 0,1 (BFSL) / < ± 0,2 (LS) |
| Hysteresis deviation |
< ± 0,2 |
| Long-term stability |
< ± 0,1; (per 6 months) |
| Temperature coefficient zero point |
< 0,1 (-25...90 °C) / < 0,2 (-40...-25 °C) |
| Zakres współczynnika temperatury |
< 0,1 (-25...90 °C) / < 0,2 (-40...-25 °C) |
| Temperature monitoring |
|
| Dokładność |
± 2 K + (0.1 x (temperatura otoczenia - temperatura średnia)) |
| Uwagi dotyczące dokładności / odchylenia |
zakres temperatury -10 do 80 °C |
| Response time |
< 3 |
| Temperature monitoring |
|
| Dynamic response T05 / T09 |
< 80 / < 210 ( under ifm reference conditions ) |
| Opcje ustawień parametrów |
hysteresis / window; normally open / normally closed; switching logic; switch-on/switch-off delay; Damping |
| Interfejs komunikacyjny |
IO-Link |
| Rodzaj transmisji |
COM2 (38,4 kBaud) |
| Wersja IO-Link |
1.1 |
| StandardSDCI |
IEC 61131-9 |
| Profile |
Identification and Diagnosis (0x4000), Measurement Data Channel (0x800A) |
| Tryb SIO |
tak |
| Wymagany typ portu głównego |
A |
| Analogowe dane procesowe |
5 |
| Binarne dane procesowe |
2 |
| Min. process cycle time |
4.5 |
| Rozdzielczość ciśnienia IO-Link |
0.2 |
| Rozdzielczość temperatury IO-Link |
0.2 |
| Dane procesowe IO-Link (cykliczne) |
| function | bit length | | pressure | 16 | | temperature | 16 | | device status | 4 | | binary switching information | 2 |
|
| Funkcje IO-Link (acykliczne) |
tag właściwy dla zastosowania; temperatura wewnętrzna; licznik godzin pracy; licznik cykli przełączania; licznik szczytów ciśnienia; licznik szczytów temperatury |
| Obsługiwane identyfikatory urządzeń |
| Type of operation | DeviceID | | default | 1216 |
|
| Temperatura otoczenia |
-40...90 |
| Storage temperature |
-40...100 |
| Ochrona |
IP 67; IP 69K |
| EMC |
|
| Odporność na wstrząsy |
| DIN EN 60068-2-27 | 500 g (1 ms) |
|
| Odporność na wibracje |
| DIN EN 60068-2-6 | 20 g (10...2000 Hz) |
|
| Zatwierdzenie UL |
| UL Approval no. | J038 | | File number UL | E174189 |
|
| Dyrektywa dotycząca urządzeń ciśnieniowych |
dobra praktyka inżynierska; może być stosowany do płynów grupy 2; płyny grupy 1 na zapytanie |
| Waga |
57 |
| Obudowa |
cylindryczna |
| Dimensions |
Ø 19 / L = 66 |
| Materiały |
stal nierdzewna (630/1.4542/17-4 PH); stal nierdzewna (316L/1.4404); PEI |
| Materiały części w kontakcie z medium |
stal nierdzewna (303/1.4305); stal nierdzewna (630/1.4542/17-4 PH) |
| Min. liczba cykli ciśnienia |
60 milionów; (przy ciśnieniu nominalnym x 1,2) |
| Tightening torque |
25...35; (zalecany moment dokręcania; zależy od smarowania, uszczelnienia i ciśnienia znamionowego) |
| Złącze procesowe |
połączenie gwintowane G 1/4 gwint zewnętrzny (DIN EN ISO 1179-2); gwint wewnętrzny: M5 |
| Uszczelnienie połączenia procesowego |
FKM (DIN EN ISO 1179-2) |
| Zintegrowany element ograniczający |
tak |
| Uwagi |
| BFSL = Best Fit Straight Line | | LS = limit value setting |
|
| Sztuk w opakowaniu |
1 szt. |
| Połączenie |
Złącze: 1 x M12; kodowanie: A |
