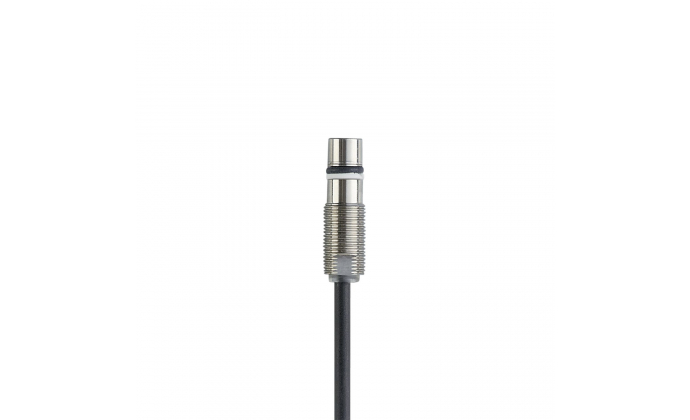

MFH213 - Czujnik dla cylindra

MFH213 - Czujnik dla cylindra

KOD PRODUCENTA: MFH213
KATEGORIA: Czujniki odporne na wysokie ciśnienie
Producent: ifm electronic
533.65 PLN
(netto)
7-14 dni
Produkt na zamówienie
W chwili obecnej produkt nie jest dostępny w naszym magazynie.
Po złożeniu zamówienia, powiadomimy o przewidywanym terminie realizacji danego produktu.

Szybka wysyłka
Darmowa dostawa
od 1000 PLN (netto)
Masz pytania o produkt?
Zapytaj doświadczonego konsultanta:
+48 32 237 61 98 w. 101
bn@newtech.com.pl
Opis
MFB3002BBPKG/B/AM/500/0,21M
Dane technicze
Charakterystyka produktu
Projekt elektryczny PNP
Funkcja wyjścia normalnie otwarty
Sensing range 1.8
Obudowa typ gwintowany
Dimensions M12 x 1 / L = 41
Zastosowanie
Cechy szczególne W pełni metalowa obudowa
Aplikacja Siłownik hydrauliczny
Media wykrywa metale żelazne
Minimalne ciśnienie niszczące
2000 bar200 MPa
Ciśnienie znamionowe
500 bar50 MPa
Dane elektryczne
Napięcie robocze 10...36 DC
Pobór prądu < 23
Klasa ochrony III
Ochrona przed odwrotną polaryzacją tak
Wyjścia
Projekt elektryczny PNP
Funkcja wyjścia normalnie otwarty
Maks. spadek napięcia wyjścia przełączającego DC 1.6
Max. leakage current 0.1
Stały prąd znamionowy wyjścia przełączającego DC 200
Częstotliwość przełączania DC 1000
Zabezpieczenie przed zwarciem tak
Zabezpieczenie przed przeciążeniem tak
Strefa działania
Sensing range 1.8
Dokładność / odchylenie
Histereza < 15
Switch point drift 10
Powtarzalność 10
Warunki pracy
Szczyt ciśnienia
1000 bar100 MPa
Temperatura otoczenia -25...85
Ochrona IP 65; IP 67
Testy / dopuszczenia
EMC
automotive area
noise emission and noise immunity: ECE R10E1 type approval
radiation according to ECE R10_ESA_1m>10 db limits, depending on distance
noise immunity according to DIN ISO 11452-230 V/m
bulk current injection (BCI) acc. DIN ISO 11452-460 mA
conducted interference in 24 V networks to ISO 7637-2: 2004 (pulse 1 to 4)
pulse1 2a 2b 3a 3b 4
severity levelIII III III III III III
failure criterionC B C A A C
EN 61000-4-2 ESD4 kV CD / 8 kV AD
EN 61000-4-3 HF radiated10 V/m
EN 61000-4-4 Burst2 kV
EN 61000-4-6 HF conducted10 V
EN 55011class B
DIN ISO 11452-5100 V/m
Odporność na wibracje
EN 60068-2-6 Fc20 g 50 sweep cycles, 1 octave per minute, in 3 axes / 10...3000 Hz -20...50 °C
Odporność na wstrząsy
EN 60068-2-27 Ea100 g 11 ms half-sine; 3 shocks each in every direction of the 3 coordinate axes / -40...85 °C
Odporność ciągła na wstrząsy
EN 60068-2-27 Ea40 g 6 ms; 4000 shocks each in every direction of the 3 coordinate axes / -20...50 °C
MTTF 1934
Dane mechaniczne
Waga 30.8
Obudowa typ gwintowany
Montaż flush mountable
Dimensions M12 x 1 / L = 41
Oznaczenie gwintu M12 x 1
Materiały housing: stainless steel; O-ring: FPM; supporting ring: PTFE
Min. liczba cykli ciśnienia 10 milionów
Tightening torque < 25
W pełni metalowa obudowa tak
Wyświetlacze / elementy robocze
Wyświetlacz
switching status1 x LED, yellow
Akcesoria
Items supplied
lock nuts: 1 x M12
Uwagi
Sztuk w opakowaniu 1 szt.
Połączenie elektryczne
Połączenie Przewód: 0.21 m, PUR
