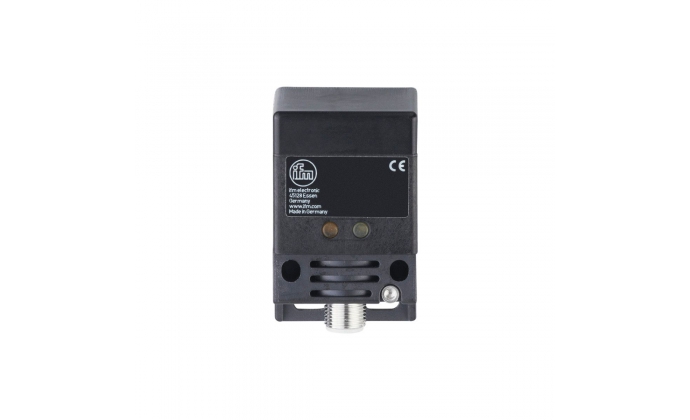

IM5098 - Czujnik indukcyjny
KOD PRODUCENTA: IM5098
KATEGORIA: Stały zasięg wykrywania dla wszystkich metali
Producent: ifm electronic
Produkt wycofany ze sprzedaży.
W celu doboru zamiennika skontaktuj się z naszym konsultantem.
W celu doboru zamiennika skontaktuj się z naszym konsultantem.
Masz pytania o produkt?
Zapytaj doświadczonego konsultanta:
Zapytaj doświadczonego konsultanta:
Opis
IMC4035UCPKG/K1/SC/US-100-DPA
- Współczynnik korekcji 1: Stały zasięg wykrywania wszystkich metali
- Odporny na pole elektromagnetyczne do zastosowań spawalniczych
- Odporny na żużel spawalniczy dzięki powłoce zapobiegającej przywieraniu
- Dodatkowa funkcja wyjściowa NO/NC
- Wytrzymała obudowa do zastosowań w trudnych warunkach przemysłowych
Dane technicze
| Charakterystyka produktu | |||||||||
| Projekt elektryczny | PNP | ||||||||
| Funkcja wyjścia | komplementarne | ||||||||
| Zakres pomiarowy [mm] | 35 | ||||||||
| Obudowa | prostokątny | ||||||||
| Wymiary [mm] | 40 x 40 x 66 | ||||||||
| Zastosowanie | |||||||||
| Cechy szczególne | Gold-plated contacts; Correction factor K = 1; Magnetic-field immune; anti-spatter | ||||||||
| Odporność na pole magnetyczne | tak | ||||||||
| Dane elektryczne | |||||||||
| Napięcie robocze [V] | 10...36 DC | ||||||||
| Pobór prądu [mA] | 20; (24 V) | ||||||||
| Klasa ochrony | II | ||||||||
| Ochrona przed odwrotną polaryzacją | tak | ||||||||
| Wyjścia | |||||||||
| Projekt elektryczny | PNP | ||||||||
| Funkcja wyjścia | komplementarne | ||||||||
| Maks. spadek napięcia wyjścia przełączającego DC [V] | 2.5 | ||||||||
| Stała wartość natężenia prądu wyjściowego przełączania DC [mA] | 250 | ||||||||
| Częstotliwość przełączania DC [Hz] | 250 | ||||||||
| Zabezpieczenie przed zwarciem | tak | ||||||||
| Typ zabezpieczenia przed zwarciem | impulsowe | ||||||||
| Zabezpieczenie przed przeciążeniem | tak | ||||||||
| Strefa działania | |||||||||
| Zakres pomiarowy [mm] | 35 | ||||||||
| Zasięg pomiaru rzeczywistego Sr [mm] | 35 ± 10 % | ||||||||
| Zasięg roboczy [mm] | 0...28.3 | ||||||||
| Dokładność / odchylenie | |||||||||
| Współczynnik korygujący | stal: 1 / stal nierdzewna: 1 / mosiądz: 1 / aluminium: 1 / miedź: 1 | ||||||||
| Histereza [% z Sr] | 1...15 | ||||||||
| Dryft punktu przełączania [% z Sr] | -10...10 | ||||||||
| Współczynnik korygujący K = 1 | tak | ||||||||
| Warunki pracy | |||||||||
| Temperatura otoczenia [°C] | -25...70 | ||||||||
| Ochrona | IP 67 | ||||||||
| Testy / dopuszczenia | |||||||||
| EMC |
|
||||||||
| MTTF [lata] | 943 | ||||||||
| Zatwierdzenie UL |
|
||||||||
| Dane mechaniczne | |||||||||
| Waga [g] | 142 | ||||||||
| Obudowa | prostokątny | ||||||||
| Montaż | non-flush mountable | ||||||||
| Wymiary [mm] | 40 x 40 x 66 | ||||||||
| Materiały | housing: PPE; sensing face: PPE black anti-spatter; end cap: PPS; clamp: PPS black; screw: steel galvanised | ||||||||
| Wyświetlacze / elementy robocze | |||||||||
| Wyświetlacz |
|
||||||||
| Akcesoria | |||||||||
| Items supplied |
|
||||||||
| Uwagi | |||||||||
| Uwagi |
|
||||||||
| Sztuk w opakowaniu | 1 szt. | ||||||||
| Połączenie elektryczne - wtyk | |||||||||
| Połączenie | Connector: 1 x M12; Locking: brass, white bronze coated; Contacts: gold-plated | ||||||||
