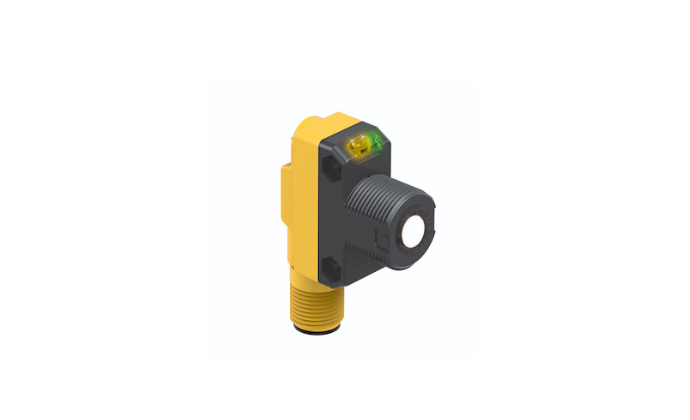

QS18UNAEQ8 - Czujnik ultradźwiękowy – czujnik odbiciowy z wyjściem dwustanowym

Cechy charakterystyczne:

• Napięcie zasilania 12…30 VDC
• Kompaktowe wykonanie
• Złącze męskie M12 x 1
• Zakres detekcji ustawiany za pomocą funkcji teach
• Ustawialny tryb refleksyjny
• Strefa martwa: 5 cm
• Zakres detekcji: 50 cm

Dane techniczne:

• Typ - QS18UPAQ8
• Nr kat. - 3073156

Dane ultrasonograficzne:

• Funkcja - Przełącznik zbliżeniowy
• Zasięg - 50…500 mm
• Częstotliwość wiązki ultradźwiękowej - 300 kHz
• Powtarzalność - ≤ ± 0.7 mm
• Dryf temperaturowy - ≤ 0.1 % wartości końcowej / K
• Długości krawędzi standardowego elementu aktywującego - 50 mm

Dane elektryczne:

• Napięcie robocze UB 12…30 V DC
• Prąd bez obciążenia ≤ 25 mA
• Typowy czas odpowiedzi < 15 ms
• Opóźnienie załączenia ≤ 300 ms
• Funkcja wyjścia Styk NO, PNP
• Częstotliwość przełączania ≤ 33 Hz
• Histereza ≤ 1.4 mm
• Zabezpieczenie przed zwarciem tak
• Zabezpieczenie przed odwrotną polaryzacją - Całkowite
• Zabezpieczenie przed przerwą w obwodzie - tak

Dane mechaniczne:

• Wykonanie - Prostokątny z gwintem, QS18U
• Kierunek promieniowania - prosty
