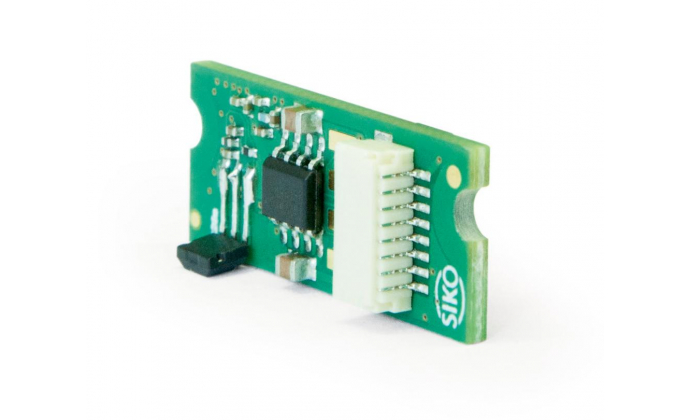

Magnetic sensor MSK200P
KOD PRODUCENTA: -
KATEGORIA: Inkrementalne Enkodery liniowe | MagLine
Producent: SIKO GmbH
Produkt na zamówienie
W chwili obecnej produkt nie jest dostępny w naszym magazynie.
Po złożeniu zamówienia, powiadomimy o przewidywanym terminie realizacji danego produktu.
W chwili obecnej produkt nie jest dostępny w naszym magazynie.
Po złożeniu zamówienia, powiadomimy o przewidywanym terminie realizacji danego produktu.
Szybka wysyłka
Darmowa dostawa
od 1000 PLN (netto)
Darmowa dostawa
od 1000 PLN (netto)
Opis
- Max. resolution of 0.25 µm
- Incremental board solution
- Non-contact magnetic scanning
- Small and compact installation dimensions
- optionally with reference point R or flexible reference marks FR
- Programmable via programming tool PT8000
Dane technicze
| Dane mechaniczne | |
| Housing design | open circuit board |
| Odległośc między czujnikiem a taśmą | 0.1 … 1 mm (I reference signals) 0.1 … 0.5 mm (R reference signal) 0.4 … 0.5 mm (FR reference signal) |
| Dane elektryczne | |
| Napięcie robocze | 4.75 … 24 V DC (reverse polarity protection) |
| Pobór prądu | 150 mA (loaded) 50 mA at 24 V DC (unloaded) |
| Obwód wyjściowy | PP (at operating voltage 4.75 … 24 V DC) LD (with operating voltage 4.75 … 6 V DC) |
| Sygnał wyjściowy | A, /A, B, /B, I, /I, R, /R, FR, /FR |
| Poziom wysoki sygnału wyjściowego | >UB -2.5 V (PP) >2.5 V (LD) |
| Poziom niski sygnału wyjściowego | < 0.8 V |
| Typ połączenia | solder connection (8-pole) pin connector (8-pole) JST connector (8-pole) |
| Dane systemowe | |
| Długość biegunów | 2 mm |
| Rozdzielczość | 0.00025, 0.0004, 0.001, 0.002, 0.004, 0.005, 0.01 mm |
| dokładność systemu | ±(0.015 + 0.01 x L) mm, L in m |
| Powtarzalność | ±2 µm |
| Zakres pomiarowy | ∞ |
| Prędkość podróży | ≤25 m/s |
| Warunki otoczenia pracy | |
| Temperatura otoczenia | … 50 °C |
| Temperatura przechowywania | -20 … 70 °C |
| Wilgotność relatywna | 95 % (condensation inadmissible) |
